M74 시리즈
M74
다채널 모듈형 고기능 온도조절계
국내 최소형 구조와 완전절연의 높은 신뢰성 실현, 효율적인 공간 확보 및 배치가 가능하고
본체와의 베이스 분리구조로
사용 중에도 전원 차단없이 간편한 유지, 보수 작업이 가능
합니다. 확장용 커넥터를 통해 모듈간 통신 및 전원 배선이 불
필요하며, 심플한 디바이스
통합 프로그램으로 파라미터 설정 및 통합관리가 매우 용이합니다.
- 국내 최소형
(경쟁사 제품 대비 65%)
- 전용 콘솔 지원 기능으로 간편한
파라메터 변경 및 관리
- 완전 독립 절연구조의
RS-485 통신(PC/TL-Link,
Modbus-ASCII/RTU)
- 본체/베이스 분리형 구조로
사용중 간편한 유지, 보수
- 국내 최초 전자식 국번 및
통신 설정키 채용
- 각 입력 및 입,출력간 완전
한 절연구조(내 전압 1,000V
AC 이상)
- 온도기록 및 통합관리 기능이 강
화된 원격감시제어 및 데이터 뷰
어 소프트웨어 기본제공
- 출력포트 프리설정 기능으로
전송출력 및 가열냉각 동시제
어 지원
- 확장용 커넥터를 통한 모듈간
통신 및 전원 배선 불필요
정격 및 사양
| 채널수 | 제어 입.출력 4 채널 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 전원전압 | 24V DC | |||||||||||||||||
| 허용전압변동범위 | 전원전압의 90~110% | |||||||||||||||||
| 소비전력 | 5W 이하 (최대 부하시) | |||||||||||||||||
| 표시방식 | 무표시-외부기기(전용콘솔, 터치판넬, PC, PLC 등) 에서 파라미터 설정 및 감시제어 | |||||||||||||||||
| 입력사양 |
|
|||||||||||||||||
| 샘플링 주기 | 최소 50 ms (4 채널 동시 가변 샘플링 제어) | |||||||||||||||||
| 측정정도 | 0.3% FS+1 digit | |||||||||||||||||
| 제어방식 | 가열, 냉각, 가열냉각 동시제어 : ON/OFF제어, P, PI, PID 제어(Super 2자유도) | |||||||||||||||||
| 출력 | 전송 | RET (4~20 mA DC), 부하저항 500Ω 이하 (실 사용 분해능 1/6000) | ||||||||||||||||
| 제어 | SSR (전압펄스) | DC 12V 25mA(단락 보호회로 내장) 전압펄스 (시간비례 PID 출력 또는 ON/OFF 출력) | ||||||||||||||||
| SCR (전류) | DC 4~20mA, 0~20mA (부하저항 500 Ω 이하) | |||||||||||||||||
| 통신 | 상위기기 | Modbus-ASCII, RTU, PC or TL-Link | ||||||||||||||||
| PC 로더 | Console(전용 표시 제어기), USB Interface Cable(Option) | |||||||||||||||||
| 비례대폭(P) | 열전대/측온저항체: 0.1~999.9 °C, 아나로그 전압.전류 입력: 0.1~999.9 Digit | |||||||||||||||||
| 적분시간(I) | 0 ~ 3600초 | |||||||||||||||||
| 미분시간(D) | 0 ~ 3600초 | |||||||||||||||||
| 제어주기(CT) | 1 ~100 초 | |||||||||||||||||
| 정전보상 | 약 10년 (불 휘발성 반도체 메모리 방식) | |||||||||||||||||
| 절연저항 | 100 MΩ 이상 (500V DC 메거) | |||||||||||||||||
| 절연형태 | 이중절연 또는 강화절연 (기호:  측정 입력부와 전원부 사이의 내전압: 1KV 이상) |
|||||||||||||||||
| 내전압 | 1,000V AC 50/60Hz 에서 1분간 (각 입력 단자 간, 입력과 출력단자 간, 입력과 전원 단자 간) | |||||||||||||||||
| 내진동 | 5~55Hz(주기 1분간)복진폭 0.75mm X, Y, Z 각 방향 2시간 | |||||||||||||||||
| 내노이즈 | 노이즈 시뮬레이터에 의한 방형파 노이즈 (펄스폭 1us) +/-1KV | |||||||||||||||||
| 내환경성 | 사용온도 | -10 ~ 50°C, 보존 시 -20 ~ 60°C | ||||||||||||||||
| 사용습도 | 35~85 % RH, 보존 시: 35~85% RH | |||||||||||||||||
| 중량 | 포장상태: 약 230g (본체: 120g) | |||||||||||||||||

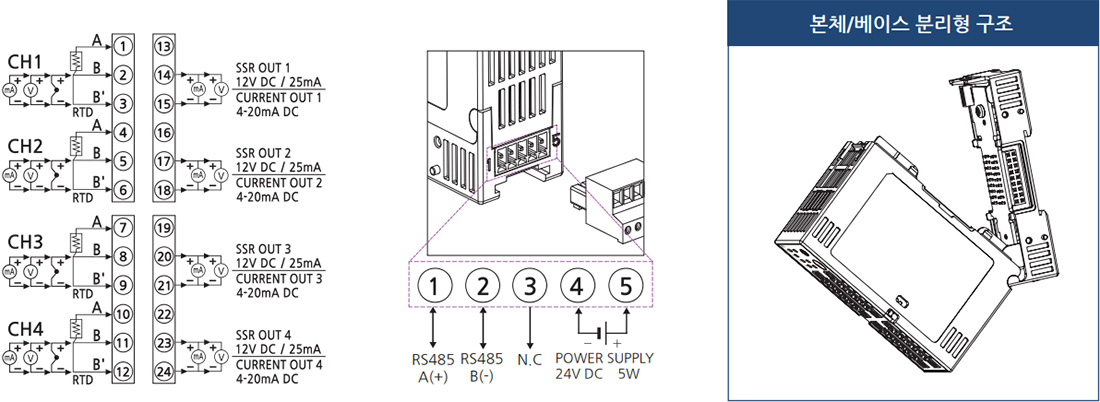

결선도

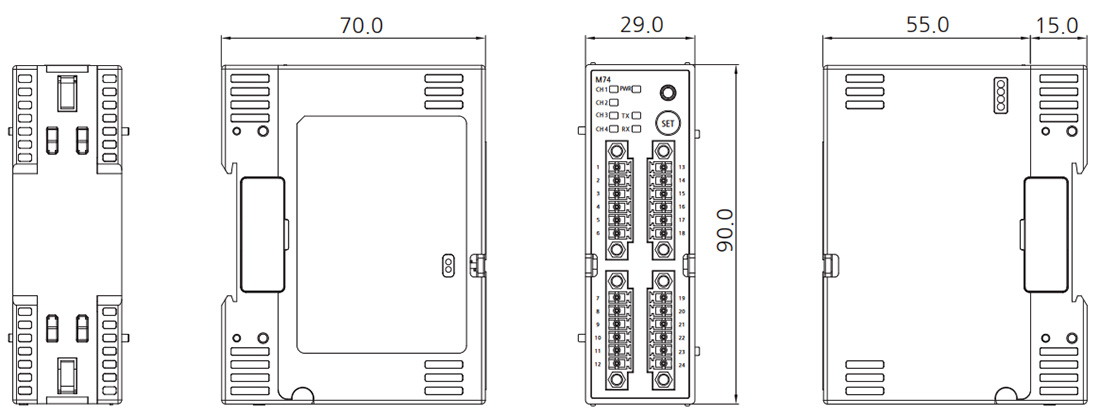

외형치수
M74R (옵션모듈)
입,출력 모듈(I/O Module)
국내 최소형 구조와 완전절연의 높은 신뢰성 실현, 효율적인 공간 확보 및 배치가 가능하고
본체와의 베이스 분리구조로
사용 중에도 전원 차단없이 간편한 유지, 보수 작업이 가능
합니다. 확장용 커넥터를 통해 모듈간 통신 및 전원 배선이 불
필요하며, 심플한 디바이스
통합 프로그램으로 파라미터 설정 및 통합관리가 매우 용이합니다.
- 업계 최소형
(경쟁사 제품 대비 65%)
- 모듈당 다양한 입출력 지원
- - C.T 4점
- - D.I 4점
- - D.O 8점
- PLC, PC 등과 단독 사용 가능
- 업계 최초 전자식 국번 및
통신 설정키 채용

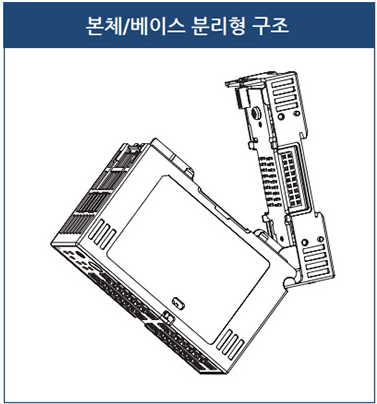

- 본체/베이스 분리형 구조로
사용중 간편한 유지, 보수
- M74 우측 장착시 자동으로 인식 및
배열로 모든 입출력 사용 가능
- 완전 독립 절연구조의
RS-485 통신(PC/TL-Link,
Modbus-ASCII/RTU)
- 각 입력 및 입,출력간 완전
한 절연구조(내 전압 1,000V
AC 이상)
정격 및 사양
| 제품명칭 | M74R 입.출력 옵션 모듈(CT 입력 4점, DI 4점, 릴레이 접점 출력 8점) | |||||
|---|---|---|---|---|---|---|
| 전원전압 | 24V DC | |||||
| 허용전압변동범위 | 전원전압의 90~110% | |||||
| 소비전력 | 5W 이하 (최대 부하시) | |||||
| 표시방식 | 무표시 - M74(4CH PID Controller)의 옵션 모듈 또는 단독으로 PLC, Touch 등을 통하여 입.출력 장치로 사용 | |||||
| 입력사양 |
|
|||||
| 출력사양 |
|
|||||
| 측정 정도(CT입력) | 전류 범위 : 0.0 ~ 38.0 A (±3% FS+1Digit) | |||||
| 제어방식 | M74 또는 상위 PLC, PC, Touch 등에 의해서 제어 | |||||
| 통신 (RS-485) | Modbus-ASCII, RTU, PC or TL-Link, Baudrate 9,600 ~ 115,200 bps (상위기기 사용시) | |||||
| 정전보상 | 약 10년 (불 휘발성 반도체 메모리 방식) | |||||
| 절연저항 | 100 MΩ 이상 (500V DC 메거) | |||||
| 절연형태 | 이중절연 또는 강화절연 (기호: 측정 입력부와 전원부 사이의 내전압: 1KV 이상) |
|||||
| 내전압 | 1,000V AC 50/60Hz 에서 1분간 (각 입력 단자 간, 입력과 출력단자 간, 입력과 전원 단자 간) | |||||
| 내진동 | 5~55Hz(주기 1분간)복진폭 0.75mm X, Y, Z 각 방향 2시간 | |||||
| 내노이즈 | 노이즈 시뮬레이터에 의한 방형파 노이즈 (펄스폭 1us) +/-1KV | |||||
| 내환경성 | 사용온도 | -10 ~ 50°C, 보존 시 -20 ~ 60°C | ||||
| 사용습도 | 35~85 % RH, 보존 시: 35~85% RH | |||||
| 중량 | 포장상태: 약 230g (본체: 120g) | |||||

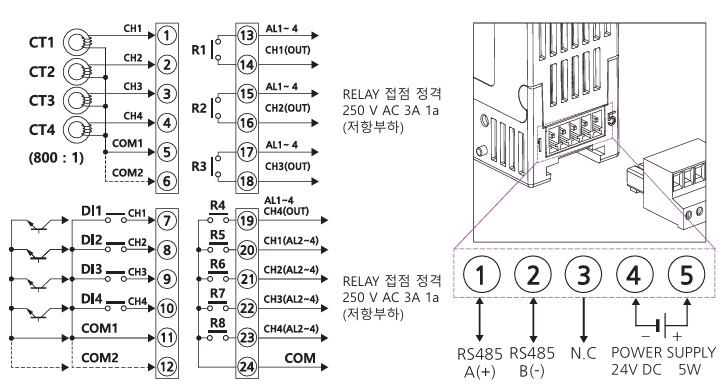

결선도
외형치수

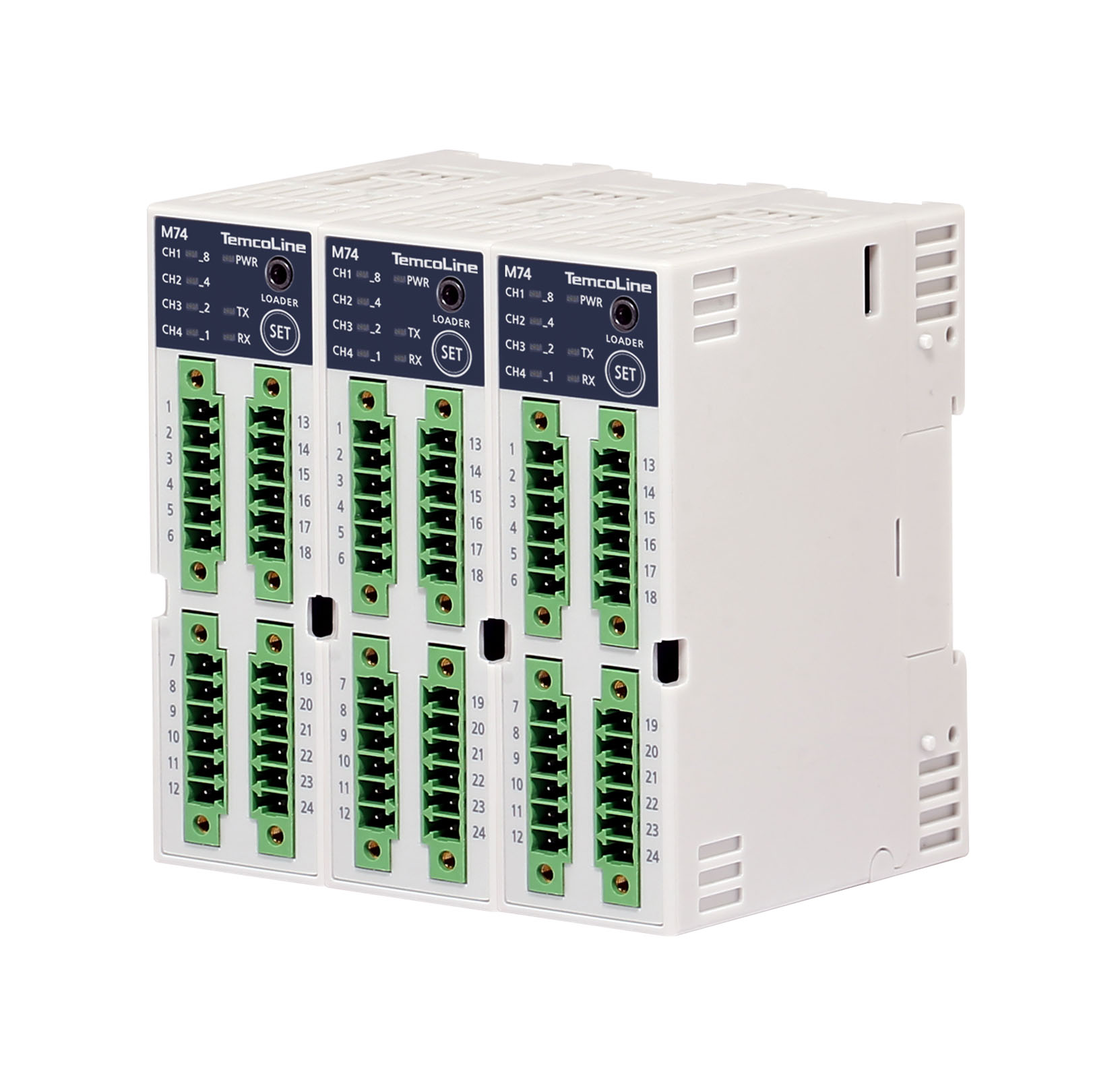

M74P (1/100℃ , RTD 전용)
다채널 모듈형 고기능 온도조절계
국내 최소형 구조와 완전절연의 높은 신뢰성 실현, 효율적인 공간 확보 및 배치가 가능하고
본체와의 베이스 분리구조로
사용 중에도 전원 차단없이 간편한 유지, 보수 작업이 가능
합니다. 확장용 커넥터를 통해 모듈간 통신 및 전원 배선이 불
필요하며, 심플한 디바이스
통합 프로그램으로 파라미터 설정 및 통합관리가 매우 용이합니다.
- 국내 최소형
(경쟁사 제품 대비 65%)
- 전용 콘솔 지원 기능으로 간편한
파라메터 변경 및 관리
- 완전 독립 절연구조의
RS-485 통신(PC/TL-Link,
Modbus-ASCII/RTU)
- 본체/베이스 분리형 구조로
사용중 간편한 유지, 보수
- 국내 최초 전자식 국번 및
통신 설정키 채용
- 각 입력 및 입,출력간 완전
한 절연구조(내 전압 1,000V
AC 이상)
- 온도기록 및 통합관리 기능이 강
화된 원격감시제어 및 데이터 뷰
어 소프트웨어 기본제공
- 출력포트 프리설정 기능으로
전송출력 및 가열냉각 동시제
어 지원
- 확장용 커넥터를 통한 모듈간
통신 및 전원 배선 불필요
정격 및 사양
| 채널수 | 제어 입.출력 4 채널 | ||
|---|---|---|---|
| 전원전압 | 24V DC, CLass2 | ||
| 허용전압변동범위 | 전원전압의 90~110% | ||
| 소비전력 | 5W 이하 (최대 부하시) | ||
| 표시방식 | 무표시-외부기기(전용콘솔, 터치판넬, PC, PLC 등) 에서 파라미터 설정 및 감시제어 | ||
| 입력사양 | 측온저항체(RTD) |
KPT 100(KS), JPT 100(JIS), PT 100(DIN) 허용저항: 10Ω 이하(단, 3선식 3선 저항이 같은 경우에 한함) |
|
| 샘플링 주기 | 최소 50 ms (4 채널 동시 가변 샘플링 제어) | ||
| 측정정도 | ±0.15% FS+1 digit | ||
| 제어방식 | 가열, 냉각, 가열냉각 동시제어 : ON/OFF제어, P, PI, PID 제어(Super 2자유도) | ||
| 출력 | 전송 | RET (4~20 mA DC), 부하저항 500Ω 이하 (실 사용 분해능 1/6000) | |
| 제어 | SSR (전압펄스) | DC 12V 25mA(단락 보호회로 내장) 전압펄스 (시간비례 PID 출력 또는 ON/OFF 출력) | |
| SCR (전류) | DC 4~20mA, 0~20mA (부하저항 500Ω 이하) | ||
| 통신 | 상위기기 | Modbus-ASCII, RTU, PC or TL-Link | |
| PC 로더 | Console(전용 표시 제어기), USB Interface Cable(Option) | ||
| 비례대폭(P) | 0.1~999.9 °C | ||
| 적분시간(I) | 0 ~ 3600초 | ||
| 미분시간(D) | 0 ~ 3600초 | ||
| 제어주기(CT) | 1 ~100 초 | ||
| 정전보상 | 약 10년 (불 휘발성 반도체 메모리 방식) | ||
| 절연저항 | 100 MΩ 이상 (500V DC 메거) | ||
| 절연형태 | 이중절연 또는 강화절연 (기호: 측정 입력부와 전원부 사이의 내전압: 1KV 이상) |
||
| 내전압 | 1,000V AC 50/60Hz 에서 1분간 (각 입력 단자 간, 입력과 출력단자 간, 입력과 전원 단자 간) | ||
| 내진동 | 5~55Hz(주기 1분간)복진폭 0.75mm X, Y, Z 각 방향 2시간 | ||
| 내노이즈 | 노이즈 시뮬레이터에 의한 방형파 노이즈 (펄스폭 1us) +/-1KV | ||
| 내환경성 | 사용온도 | -10 ~ 50°C, 보존 시 -20 ~ 60°C | |
| 사용습도 | 35~85 % RH, 보존 시: 35~85% RH | ||
| 중량 | 포장상태: 약 230g (본체: 120g) | ||

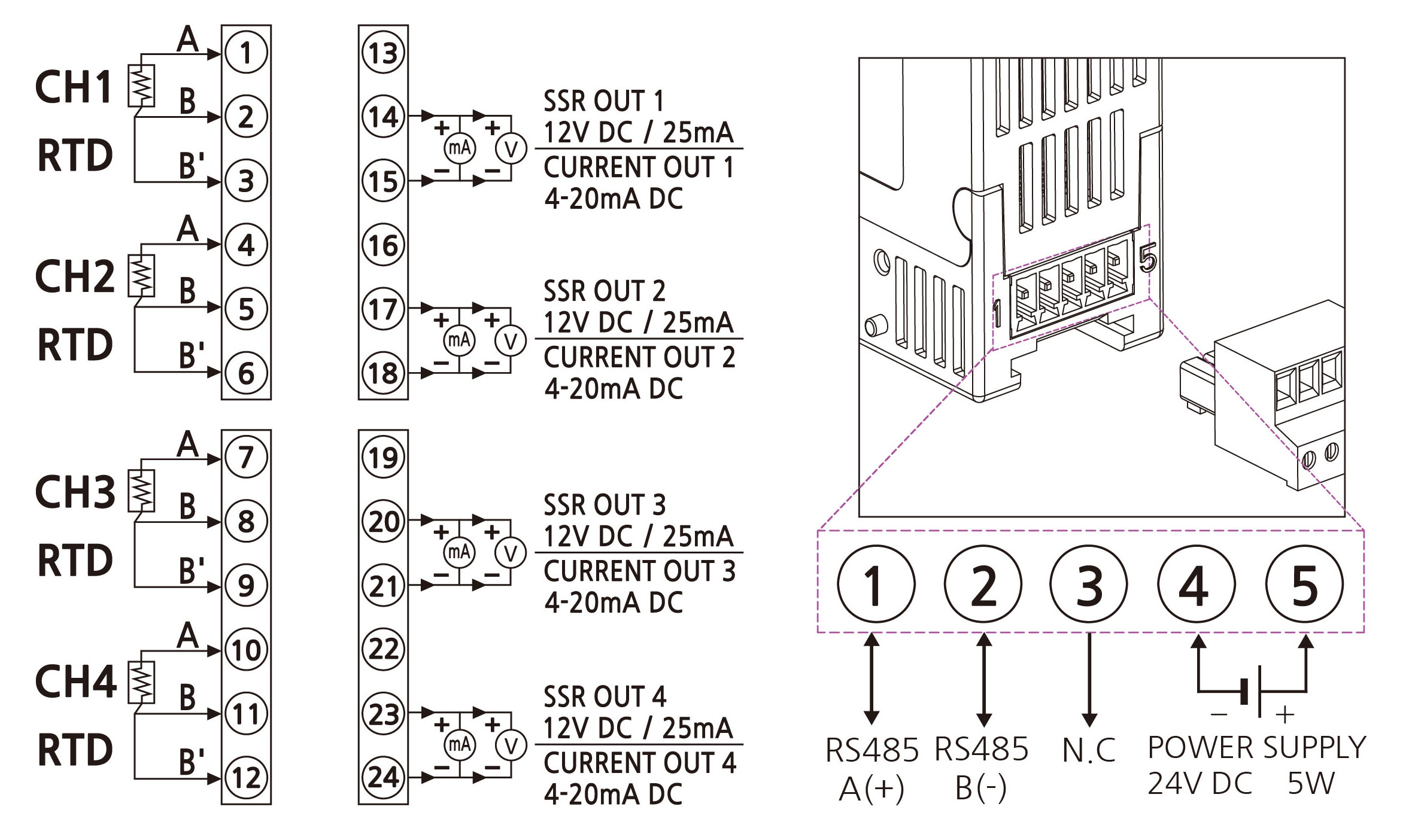

결선도
외형치수
