Normal
지연 후 ON
설정 시간이 지나면 출력이 ON 되는 지연 동작입니다.

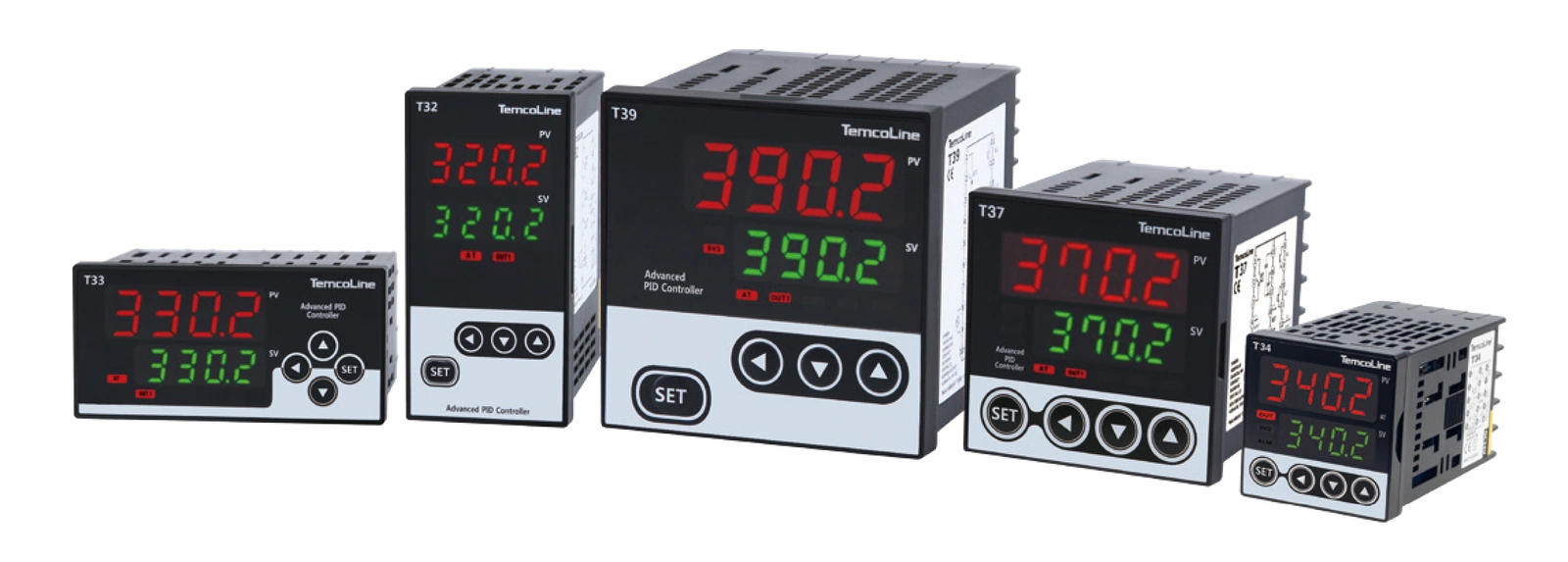

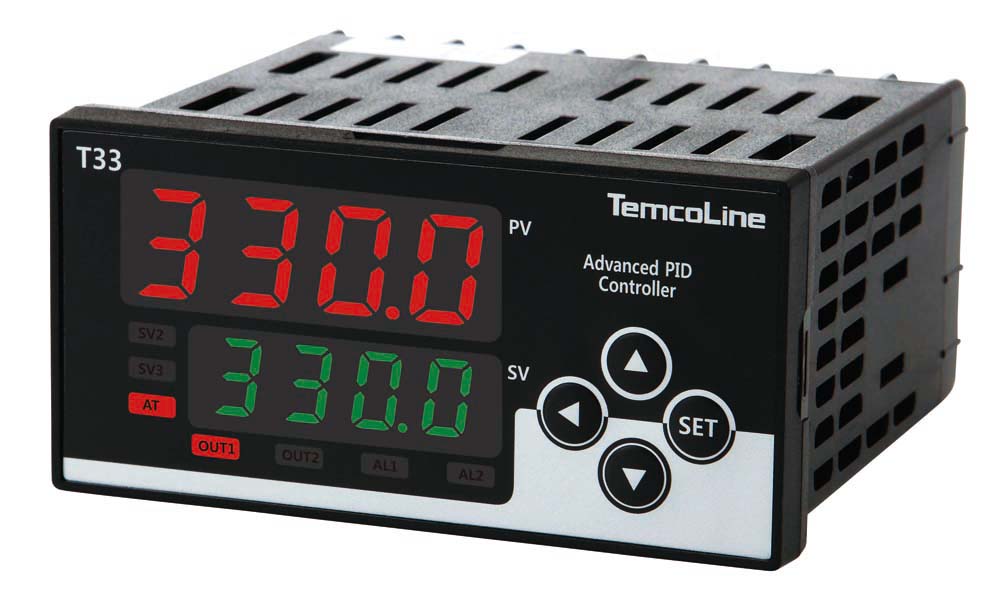

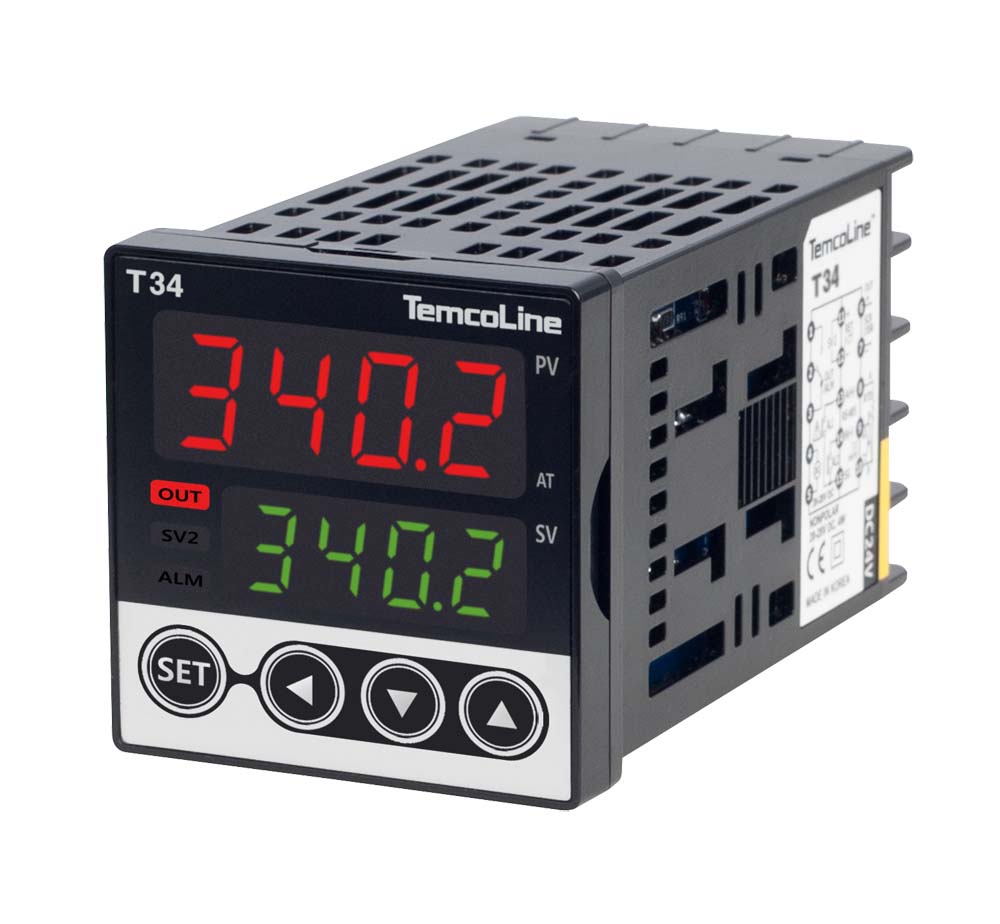

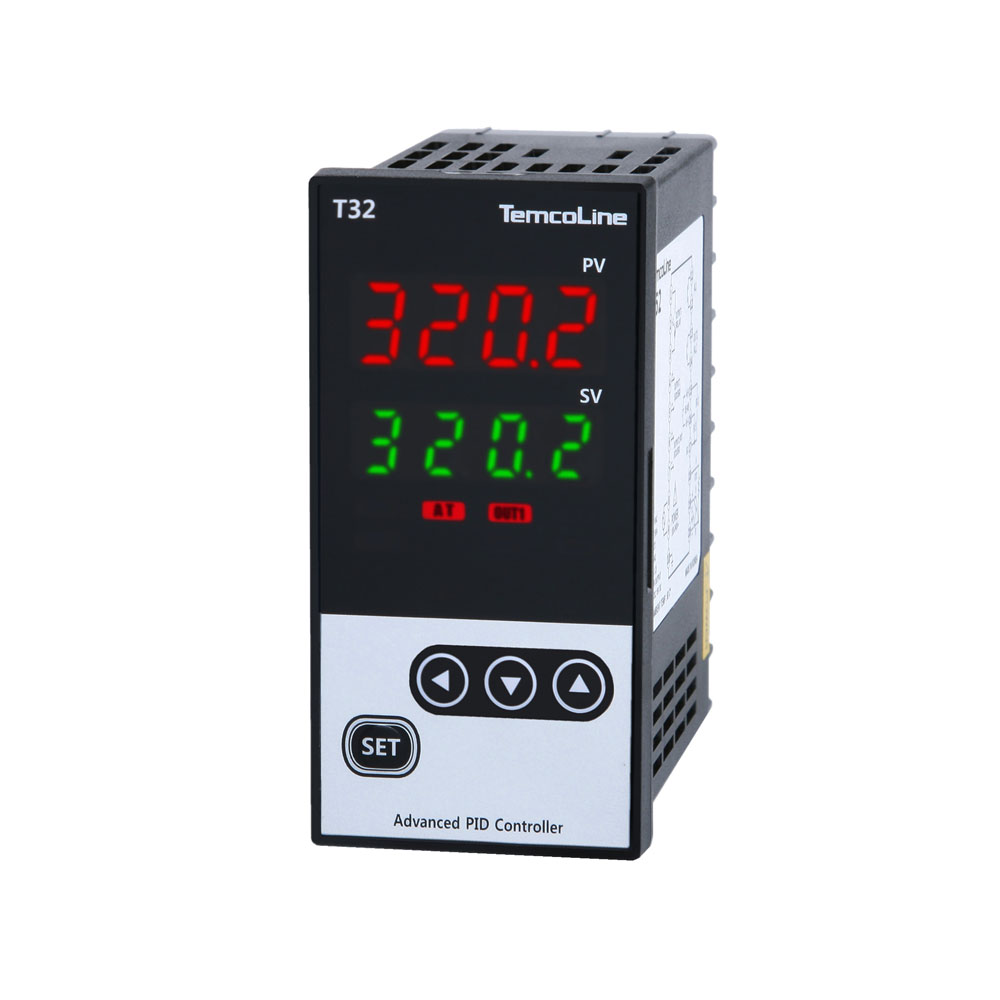

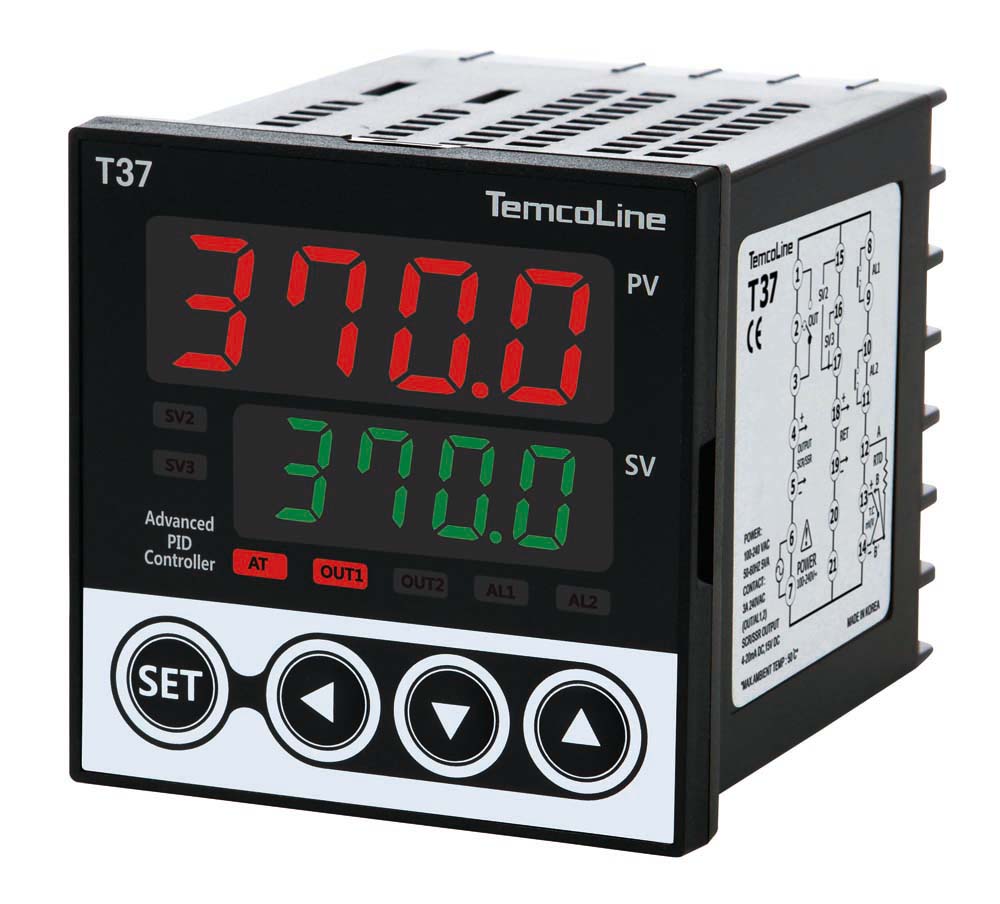

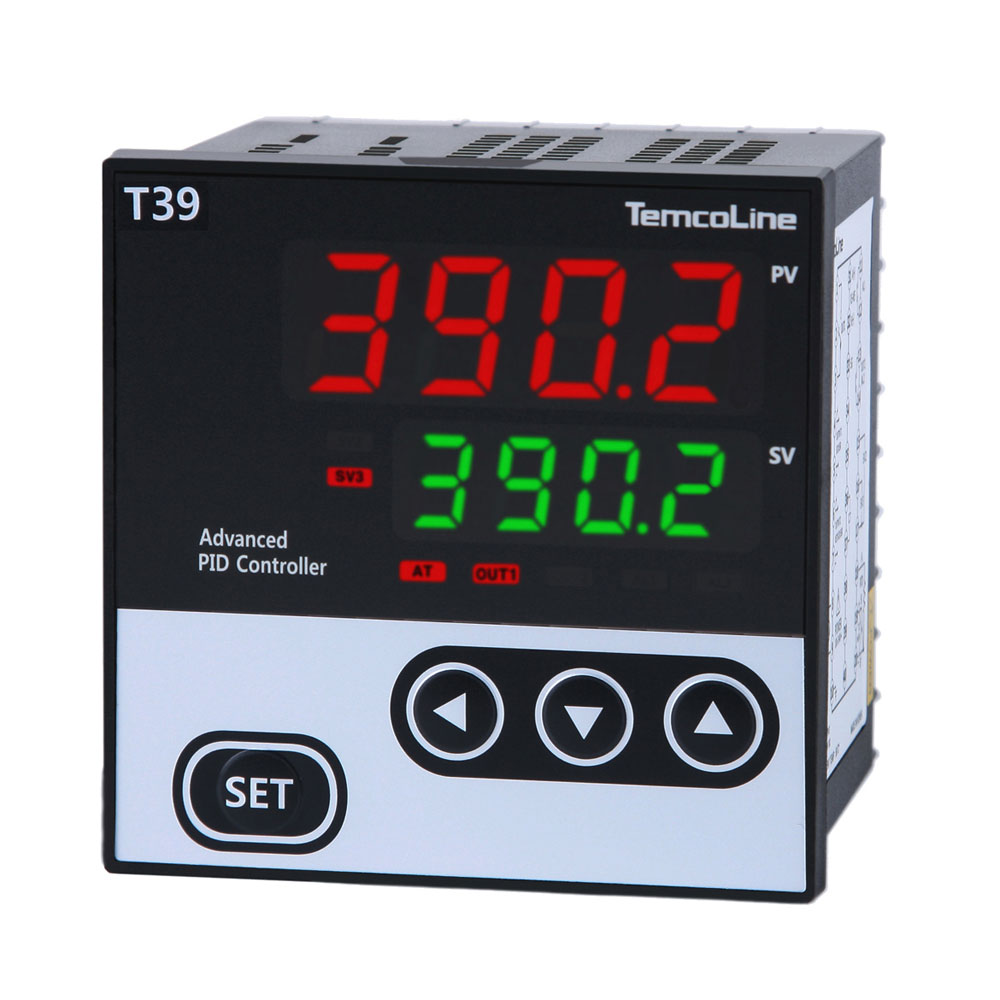

T30 series
표준형 PID 온도조절계
안정적인 제어, 간편한 타이머 운전.
경제적인 고정도 제어를 구현하며, 6종의 타이머와 다양한 편의 기능으로 빠르고 안정적인 제어 성능을 제공합니다.
SG-PID 제어
빠른 응답성과
안정적인 제어 성능6종 타이머 모드
Normal · T1~T5
다양한 타이머 모드 지원유니버설 입출력
입력 24종, 출력 4종으로
다양한 센서와 제어에 대응
01주요 기능
SG-PID 제어
슈퍼 2자유도 PID 알고리즘과 Fast Auto-Tuning으로 빠른 응답성과 안정적인 제어 성능을 제공합니다.
유니버설 입출력
TC·RTD·전압·전류 등 24종의 입력과 4종의 출력을 지원합니다.
50~250 ms 가변 샘플링
SG-PID 알고리즘에 따라 샘플링 주기를 조정합니다.
6종 타이머 모드
Normal · T1~T5 모드와 디지털 입력(DI)을 지원합니다. 타이머 설정과 동작은 아래에서 확인할 수 있습니다.
경보·이벤트 출력
20종의 경보 및 이벤트 출력과 최대 3점의 접점 출력을 지원합니다.
제어 루프 단선 경보(LBA)
제어 루프 이상 발생 시 경보 접점으로 상태를 알립니다.
인버터 운전·정지 출력
인버터 인터페이스 전용 운전·정지 접점 출력을 지원합니다.
전송 출력·센서 전원
PV·SV·MV 전송(4~20 mA)과 센서 공급 전원(12 V DC, 25 mA)을 지원합니다. 모델별 구성을 확인해 주세요.
6종 타이머 모드
시작 방식과 출력 동작에 맞는 모드를 확인하세요.
- 출력 ALARM 2
- 시간 단위 분(min) · 시간(h)
- 외부 접점 입력(DI) Run / Stop
T1
자동 시작 · 1회
자동 시작 후 설정 시간 동안 ON 되는 1회 동작입니다.
T2
수동 시작 · 1회
수동 시작 후 설정 시간 동안 ON 되는 1회 동작입니다.
T3
온도 조건 없이 · 수동 1회
온도 조건을 제외하고 수동으로 시작하는 1회 동작입니다.
T4
반복 · ON 시간 설정
반복 동작의 ON 시간을 전면에서 설정합니다.
T5
반복 · OFF 시간 설정
반복 동작의 OFF 시간을 전면에서 설정합니다.
설정 방법과 상세 타이밍은 원본 자료에서 확인하세요.
02정격 및 사양
| 기본 사양 | |
|---|---|
| 전원 전압 · 선택 코드 | 끝자리 0 · 기본 전원AC 100~240 V, 50/60 Hz (허용 범위 AC 85~265 V) 끝자리 1 · 24 V 전원 옵션AC/DC 24 V (허용 범위 AC/DC 20~28 V) |
| 소비 전력 | 최대 8 VA |
| 사용 환경 | -10~50 ℃ / 25~85 % RH (결로 또는 결빙하지 않을 것) |
| 중량 | T32, T33, T37: 310 g / T34: 200 g / T39: 420 g 브래킷·액세서리 포함, 선택 사양 추가 시 30 g 증가 |
| 입력·측정 사양 | |
| 열전대(TC) | K, J, T, E, R, B, S, L, N, U, C(W5), D(W3) |
| 측온 저항체(RTD) | KPt100(KS), JPt100(JIS), Pt100(DIN) |
| 전류·전압 입력 | 4~20 mA DC / 1~5 V DC / -10~20 mV DC / 0~100 mV DC |
| 측정 정확도 | ±0.3 % of FS + 1 digit |
| 입력 임피던스 | 전류: 250 Ω / 전압(TC 포함): 1 MΩ 이상 RTD 허용 배선 저항: 10 Ω 이하, 3선의 저항이 같을 경우 |
| 입력 샘플링 | 50~250 ms (SG-PID 알고리즘에 따라 가변) |
| 제어·출력 사양 | |
| 제어 방식 | Super 2자유도 PID (SG-PID), Fast Auto-Tuning |
| 릴레이 출력 | 1c 접점, 250 V AC, 3 A (저항 부하) 전기적 수명 10만 회 이상 / 시간 비례 PID 또는 ON/OFF 출력 |
| 전압(SSR) 출력 | 15 V DC, 25 mA / 단락 보호 회로 내장 / 전압 펄스(시간 비례 PID) |
| 전류(SCR) 출력 | 4~20 mA DC / 허용 부하 임피던스 600 Ω 이하 / 연속 PID 출력 |
| 외부 입력(DI) | ON: 1 kΩ 이하 / OFF: 100 kΩ 이상 SV1·SV2 외부 제어 입력 |
| 전송 출력 | 4~20 mA DC / 부하 600 Ω 이하 / 분해능 약 1/4600 PV(측정값), SV(설정값), MV(제어 출력값, %), SPS(센서 모듈 전원 공급) |
| 경보 출력 | 1a 접점, 250 V AC, 3 A (저항 부하) ALARM 1·2 / LBA 공용, 독립된 20종의 이벤트 출력 및 제어 루프 단선 경보 |
입출력·통신·경보 구성은 모델과 선택 사양에 따라 다릅니다. 아래 모델별 구성 및 제품 라벨을 함께 확인해 주세요.
03외형치수 · 결선도
벡터 도면 확대해서 보기
벡터 도면 확대해서 보기
벡터 도면 확대해서 보기
벡터 도면 확대해서 보기
벡터 도면 확대해서 보기
