EMBEDDED CONTROL
N50

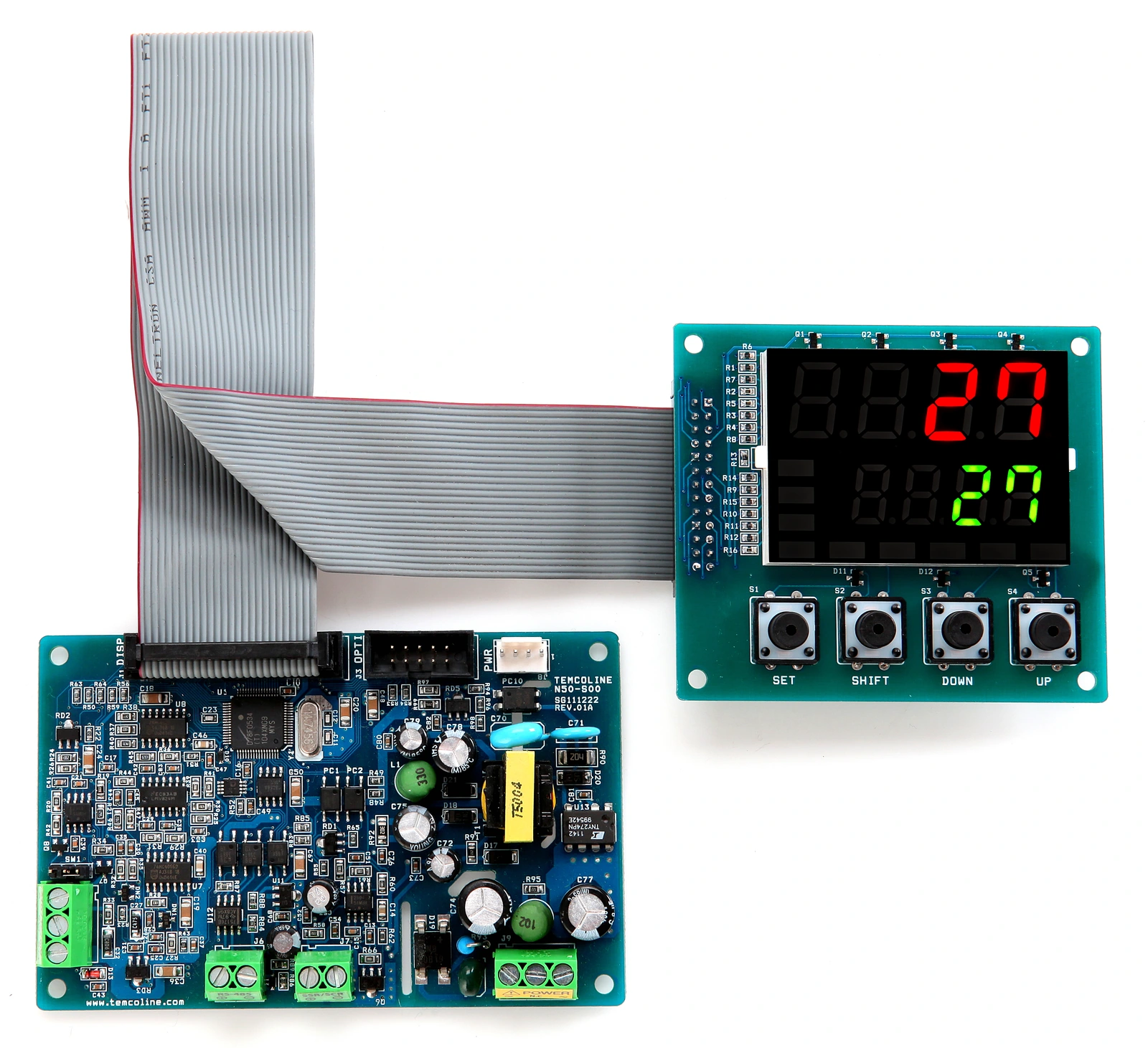

1채널 보드형 PID 온도조절계
사용설명서 자료실
제품 문의01주요 기능
SG-PID 제어
Super 2자유도 PID, Fast, Auto-Tuning과 가열·냉각 동시 제어를 지원합니다.
유니버설 입출력
입력 24종·출력 4종을 지원하며 TC·RTD·전압·전류 등 다양한 입력에 대응합니다.
RS-485 통신
완전 독립 절연 구조의 통신포트로 Modbus ASCII·RTU, PC/TL-Link를 지원합니다.
다양한 운전 모드
운전·정지, 수동 제어, 램프(Ramp) 제어 모드로 운전 조건에 맞게 구성합니다.
SYNC 동기통신
Sync-Master/Slave 설정으로 최대 250대까지 동기통신할 수 있습니다.
8구간 입력 보정
8구간 입력 보정 기능으로 제어 환경에 따른 편차를 줄일 수 있습니다.
리미트 컨트롤러 모드
감시 전용 모드와 경보 발생 시 첨두 값 저장 기능을 지원합니다.
온도 기록 · 통합 관리
원격 감시 및 데이터 뷰어 소프트웨어를 기본 제공합니다.
선택 사양
아래 기능은 선택 사양에 해당합니다.
히터 단선 경보(HBA)
CT 전류 모니터링과 히터 사용시간 누적을 통해 히터 수명 예측에 활용합니다.
경보 · 이벤트 출력
20종의 경보·이벤트, 최대 3점 출력, 출력 포트 변경 및 AND/OR 기능을 지원합니다.
02정격 및 사양
| 기본 사양 | |
|---|---|
| 모델명 | N50 |
| 채널 수 | 1채널 |
| 전원 전압 | 100~240 V AC, 50/60 Hz |
| 허용 전압 변동 범위 | 85~265 V AC |
| 선택 전원 사양 | 정격 AC/DC 24 V / 허용 전압 범위 AC/DC 20~28 V |
| 소비 전력 | 최대 8 VA |
| 입력 · 측정 사양 | |
| 열전대(TC) 입력 | K, J, T, E, R, B, S, L, N, U, C(W5), D(W3) |
| 측온저항체(RTD) 입력 | KPt100(KS), JPt100(JIS), Pt100(DIN) |
| 아날로그 전류 입력 | 4~20 mA DC |
| 아날로그 전압 입력 | 1~5 V DC, −10~20 mV DC, 0~100 mV DC |
| 측정 정확도 | ±0.3% of FS + 1 digit |
| 입력 임피던스 | 전류 입력: 250 Ω / 전압 입력(TC 포함): 1 MΩ 이상 RTD 허용 배선 저항: 10 Ω 이하 (3선식의 3선 저항이 같은 경우) |
| 입력 샘플링 주기 | 50~250 ms (SG-PID 알고리즘에 따라 가변) |
| 제어 · 출력 사양 | |
| 제어 방식 | Super 2자유도 PID (SG-PID 알고리즘), Fast, Auto-Tuning |
| 릴레이 출력 | 1c 접점, 250 V AC, 3 A (저항 부하) 전기적 수명 10만 회 이상 / 시간비례 PID 출력 또는 ON/OFF 출력 |
| 전압(SSR) 출력 | 15 V DC, 25 mA (단락 보호 회로 내장) 전압 펄스 / 시간비례 PID 출력 |
| 전류(SCR) 출력 | 4~20 mA DC / 허용 부하 임피던스 600 Ω 이하 / 연속 PID 출력 |
| 통신 사양 | |
| 통신 인터페이스 | 완전 독립 절연 구조의 2선식 RS-485 |
| 최대 통신 속도 | 19,200 bps |
| 최대 접속 수 | 99대 (권장 대수 32대) |
| 지원 프로토콜 | PC/TL-Link, Modbus ASCII·RTU, Sync-Master/Slave |
| 선택 사양 | |
| 히터 단선 경보(HBA) | CT 전류 모니터링 / 히터 사용시간 누적 (히터 수명 예측) |
| 경보 · 이벤트 출력 | 20종의 경보·이벤트 / 최대 3점 출력 / 출력 포트 변경 및 AND/OR 기능 |
| 환경 · 외형 | |
| 사용 주위 온도 | −10~50 °C |
| 사용 주위 습도 | 상대습도 25~85% RH (결로 또는 결빙하지 않을 것) |
| 중량 | 메인보드 60 g / 디스플레이보드 35 g / 연결케이블 24 g |
| 메인보드 외형 · 장착 치수 | 외형 110 × 70 mm / 장착 홀 간격 102 × 62 mm / 4-Ø3.5 mm |
| 표시부 외형 · 장착 치수 | 외형 80 × 70 mm / 장착 홀 간격 72 × 62 mm / 4-Ø3.5 mm |
03외형치수 · 결선도
도면을 누르면 확대됩니다. 원본 벡터 PDF로도 확인할 수 있습니다.

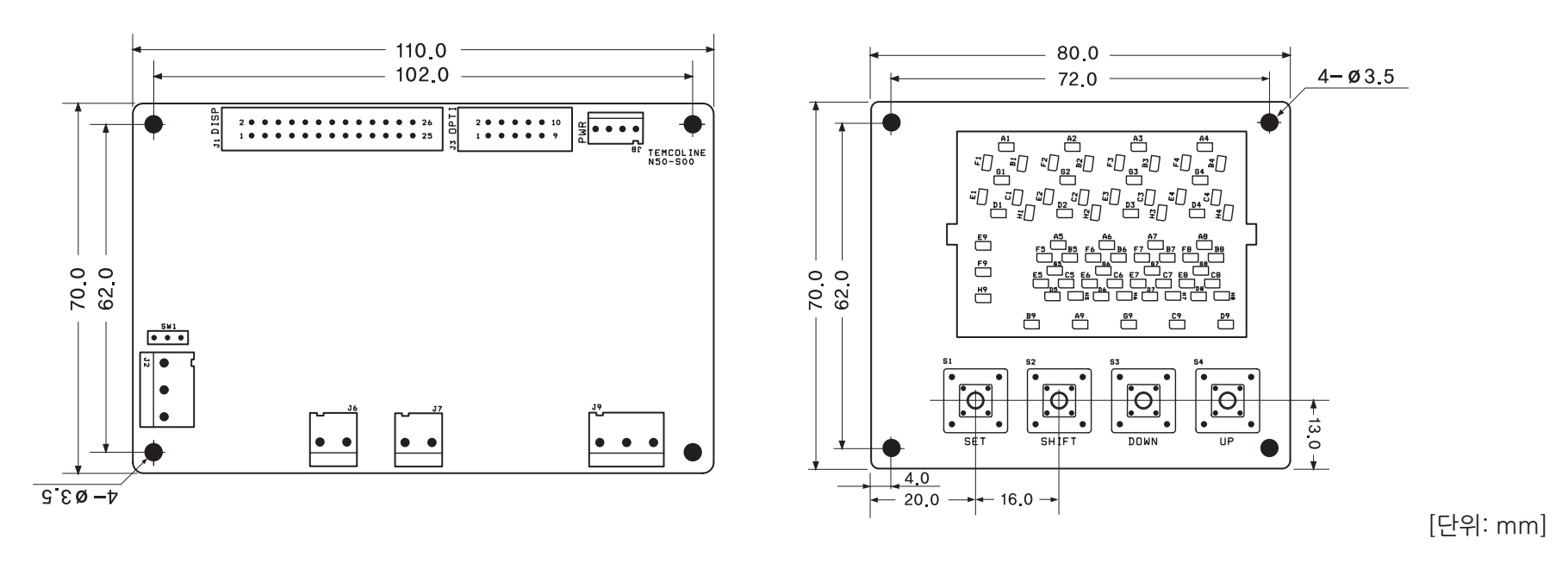

N50 외형치수
벡터 PDF ↗

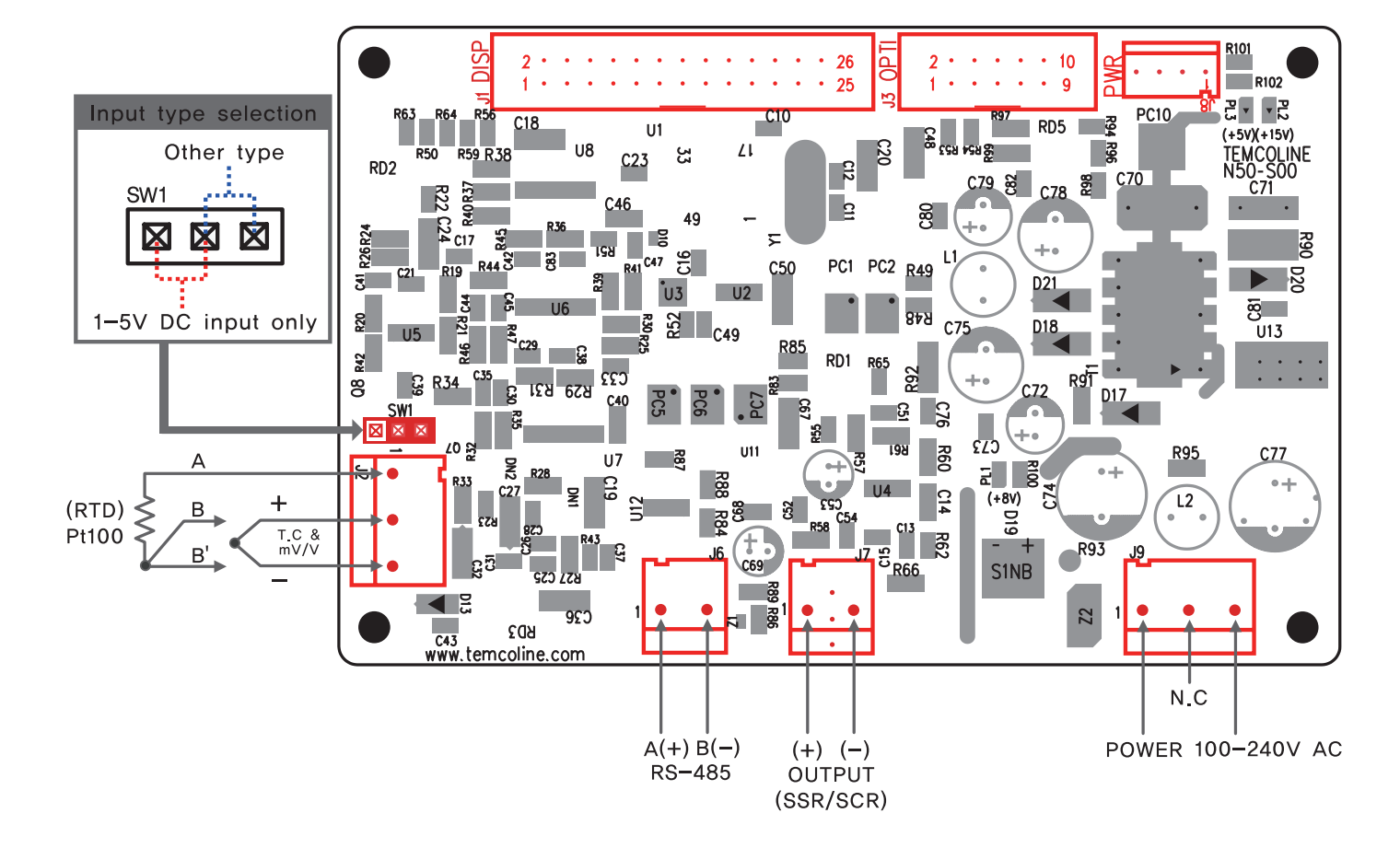

확대해서 보기N50 입력·출력·전원 결선도
벡터 PDF ↗
확대해서 보기전원·입출력 구성은 제품의 선택 사양에 맞게 확인해 주세요. 1~5 V DC 입력의 스위치 설정은 결선도에 표시되어 있습니다.
