EMBEDDED CONTROL

N74

4채널 보드형 PID 온도조절계

N74 4채널 PID 온도조절계 보드 실제 제품 사진

공간은 효율적으로,
제어는 정밀하게.

M74의 제어 기술을 담은 장비 내장형 보드.

  • 4채널 제어

    한 보드에서 다채널 제어

  • SG-PID 제어

    슈퍼 2자유도 PID

  • RS-485 통신

    외부 시스템과 연동

장비 내부에 맞춘 보드형 구성으로
공간과 시스템 구성 비용을 효율적으로.

01주요 기능

  • 장비 내장형 구조

    M74의 제어 기술을 하나의 보드에 통합해 장비 내부에 효율적으로 배치합니다.

  • 4채널 제어

    TC·RTD·전압·전류 입력을 지원해 여러 온도 제어 지점을 한 보드에서 구성합니다.

  • SG-PID 제어

    Super 2자유도 PID와 가변 샘플링 제어로 다양한 운전 조건에 대응합니다.

  • RS-485 시스템 연동

    Modbus ASCII·RTU, PC-Link 또는 TL-Link를 통해 외부 기기와 연결합니다.

  • 입출력 간 절연 구조

    각 입력 단자 간, 입력·출력 및 입력·전원 단자 간 절연 구조를 갖췄습니다.

  • D74C 콘솔 지원

    콘솔 제어·표시 장치를 추가하면 상위 시스템과의 통신 없이 단독 사용할 수 있습니다.

N50과 동일한 외형·장착 홀

외형 치수와 장착 홀 위치가 N50과 같아 기존 장착 구조를 활용할 수 있습니다.

기구적 호환성에 대한 설명이며, 전원·결선·제어 구성은 모델별 사양을 확인해 주세요.

02정격 및 사양

N74 전체 정격 및 사양
기본 사양
모델명N74
채널 수제어 입출력 4채널
전원 전압24 V DC, Class 2
허용 전압 변동 범위전원 전압의 90~110%
소비 전력5 W 이하 (최대 부하 시)
표시 방식무표시 — 외부 기기(전용 콘솔, 터치패널, PC, PLC 등)에서 파라미터 설정 및 감시제어
입력 · 측정 사양
열전대(TC) 입력K(CA), J(IC), E(CR), T(CC), R(PR), B(PR), S(PR), L(IC), N(NN), U(CC), C(W5), D(W3)
측온저항체(RTD) 입력KPt100(KS), JPt100(JIS), Pt100(DIN)
허용 저항 10 Ω 이하 (3선식의 3선 저항이 같은 경우)
아날로그 전압 입력0~5 V, 1~5 V, 0~10 V, 0~100 mV, −10~20 mV
아날로그 전류 입력4~20 mA
샘플링 주기최소 50 ms (4채널 동시 가변 샘플링 제어)
측정 정확도±0.3% of FS + 1 digit
제어 · 출력 사양
제어 방식가열, 냉각, 가열·냉각 동시제어
ON/OFF 제어, P, PI, PID 제어 (Super 2자유도)
전송 출력(RET)4~20 mA DC, 부하 저항 500 Ω 이하 (실사용 분해능 1/6000)
SSR 전압 펄스 출력DC 12 V, 25 mA (단락 보호 회로 내장)
시간비례 PID 출력 또는 ON/OFF 제어
SCR 전류 출력DC 4~20 mA, 0~20 mA (부하 저항 500 Ω 이하)
비례대(P)열전대·측온저항체: 0.1~999.9 °C
아날로그 전압·전류 입력: 0.1~999.9 digit
적분 시간(I)0~3600초
미분 시간(D)0~3600초
제어 출력 주기(Ct)SSR 모드: 0.1~100초 / 릴레이 모드: 1~100초
통신 사양
상위 통신RS-485 / Modbus ASCII·RTU, PC-Link 또는 TL-Link
통신 속도: 9,600~115,200 bps
PC 로더 통신Console(전용 표시 제어기), USB interface cable (선택 사양)
절연 · 신뢰성
EEPROM 수명쓰기 수명 400만 회 이상 / 데이터 보존 기간 200년 이상
절연 저항100 MΩ 이상 (500 V DC 메거)
절연 구조이중절연 또는 강화절연
측정 입력부와 전원부 사이 내전압: 1 kV 이상
내전압1,000 V AC, 50/60 Hz에서 1분간
각 입력 단자 간, 입력·출력 단자 간, 입력·전원 단자 간
내진동성5~55 Hz (주기 1분), 복진폭 0.75 mm / X·Y·Z 각 방향 2시간
노이즈 내성노이즈 시뮬레이터에 의한 방형파 노이즈 / 펄스폭 1 μs, ±1 kV
환경 · 외형
사용 온도−10~50 °C / 보존 온도: −20~60 °C
사용 습도35~85% RH / 보존 습도: 35~85% RH
중량총 110 g (본체 60 g)
외형 · 장착 치수외형 110 × 70 mm / 장착 홀 간격 102 × 62 mm / 4-Ø3.50 mm

03외형치수 · 결선도

도면을 누르면 확대됩니다. 원본 벡터 PDF로도 확인할 수 있습니다.

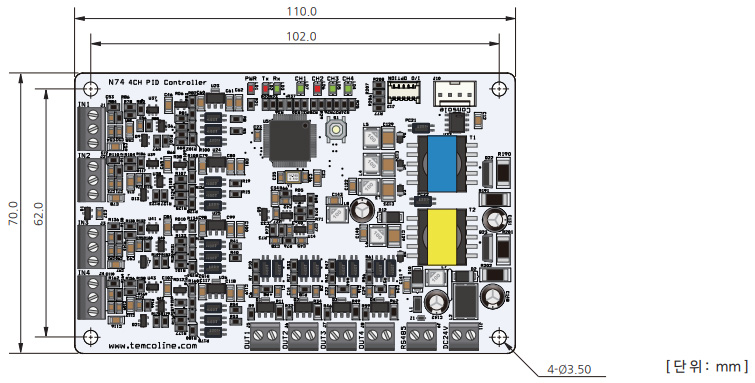

N74 외형치수

벡터 PDF ↗
N74 외형치수 도면: 외형 110 × 70 mm, 장착 홀 간격 102 × 62 mm, 4-Ø3.50 mm확대해서 보기
외형 110 × 70 mm · 장착 홀 간격 102 × 62 mm · 4-Ø3.50 mm

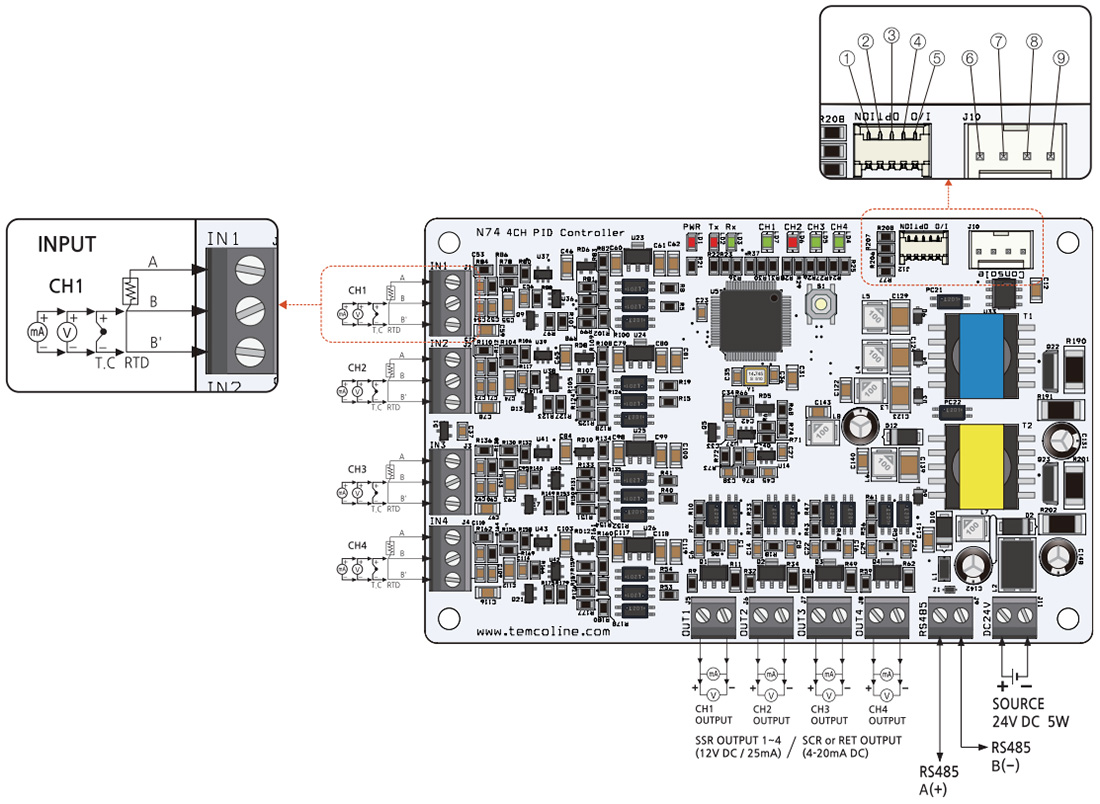

N74 입력·출력·전원 결선도

벡터 PDF ↗
N74 CH1~CH4 입력·출력, SOURCE 24 V DC 및 RS-485 결선도확대해서 보기
CH1~CH4 입력·출력 / 24 V DC 전원 / RS-485 통신

J12 커넥터 I/O 선택 사양

디지털 입출력 및 옵션카드 인터페이스

  1. CH1 경보 릴레이 제어출력 또는 옵션카드 인터페이스 핀
  2. CH2 경보 릴레이 제어출력 또는 옵션카드 인터페이스 핀
  3. CH3 경보 릴레이 제어출력 또는 옵션카드 인터페이스 핀
  4. CH4 경보 릴레이 제어출력 또는 옵션카드 인터페이스 핀
  5. GND

J10 커넥터 콘솔 및 로더

전용 디스플레이 또는 로더 인터페이스

  1. 콘솔 전원 출력 (+24 V DC)
  2. RS485 RTX + 핀
  3. RS485 RTX − 핀
  4. 콘솔 전원 출력 (0 V/GND)
